名稱 |
自由可調 F(Free) |
快軸對正 X(Fast) |
慢軸對正 Y(Slow) |
客戶指定角度 O(Other) |
|---|---|---|---|---|
|

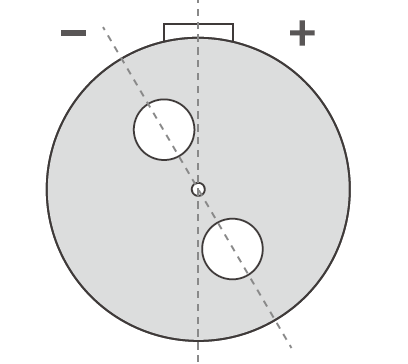

端面示意圖 |
|
|
|
|
|
描述 |
連接器上的定位鍵非固定裝配，因此和設備匹配時可自由旋轉。 特別適合于實驗室或科研應用的需要。 |
兩應力區中心及纖芯所構成的連線垂直于定位鍵中心線。 |
兩應力區中心及纖芯所構成的連線平行于定位鍵中心線。 多數偏振光源設備的偏振方向也沿此方向。 |
應力區中心及纖芯中心構成的連線與定位鍵中心線的夾角由客戶指定。 |
|
連接頭類型 |
FC/PC, FC/APC, LC/PC, LC/APC, SC/PC, SC/APC | |||
|---|---|---|---|---|
| 光纖參數 | 工作波長 | 980 | 1310 | 1550 |
|
包層直徑(μm) |
125.0±1.0 | 80.0±1.0, 125.0±1.0 | 80.0±1.0, 125.0±1.0 | |
|
模場直徑(μm) |
6.5±1.0 | 6.0±1.0, 9.0±1.0 | 6.5±1.0, 10.5±1.0 | |
|
消光比（dB） |
-20 ~ -30 (1m) | |||
|
插入損耗（dB） |
≤0.3(包層125μm), ≤1.5(包層80μm) | |||
|
對軸偏差（°） |
±3 | |||
|
應用環境（℃） |
-10 ~ +85 | |||
|
護層 |
Φ0.9，Φ2.0，Φ3.0松套，Φ0.9緊套，定制鎧裝 | |||
